ما هو عاكس الطاقة الشمسية؟ (دليل هندسي 2026)

عاكس الطاقة الشمسية هو وحدة تحويل الطاقة والتحكم التي تحوّل خرج التيار المستمر للألواح الكهروضوئية إلى طاقة تيار متردد جاهزة للشبكة أو للأحمال، مع إدارة تتبع نقطة القدرة القصوى (MPPT) والحماية والمراقبة، و(في الطُرز الهجينة/خارج الشبكة) التفاعل مع البطارية والمولّد. بالنسبة لشركات EPC والموزّعين، العاكس ليس مجرد "صندوق": فهو يحدد حدود تصميم السلاسل، والامتثال لمعايير السلامة، وإنتاجية الطاقة القابلة للاستخدام، وعبء التشغيل والصيانة، ومخاطر الضمان.

النقاط الرئيسية

• يحوّل عاكس الطاقة الشمسية كهرباء التيار المستمر من الألواح الشمسية إلى تيار متردد وينظّم الجهد/التردد.

• معظم العاكسات الحديثة تؤدي أيضًا وظيفة MPPT والحماية؛

• إضافةً إلى ذلك، تدير العاكسات الهجينة/خارج الشبكة شحن البطارية وتفريغها، ويمكنها توفير طاقة احتياطية عبر خرج EPS/احتياطي مخصص.

كيف يعمل عاكس الطاقة الشمسية؟

تبدو حلقة التحكم النموذجية في العاكس هكذا:

• استشعار الألواح الكهروضوئية: يقيس جهد/تيار الألواح الكهروضوئية في الوقت الفعلي

• MPPT: يضبط نقطة التشغيل لتعظيم قدرة الألواح الكهروضوئية

• تنظيم وصلة التيار المستمر: يثبّت ناقل التيار المستمر الداخلي

• تحويل جسر العاكس: يحوّل التيار المستمر إلى تيار متردد باستخدام تبديل PWM

• الترشيح + التحكم: يشكّل شكل موجة التيار المتردد ويتحكم في الخرج

مزامنة الشبكة / التحكم المستقل:

• المرتبط بالشبكة: يقفل التردد/الطور على الشبكة

• خارج الشبكة/الاحتياطي: يشكّل مرجعًا خاصًا به مستقرًا للتيار المتردد

• منطق الحماية: الجهد الزائد/المنخفض، التيار الزائد، الحرارة، مراقبة العزل (حسب الطراز)، منع الجزيرة الكهربائية

ماذا يفعل العاكس الشمسي في نظام الكهروضوئية؟

من منظور هندسي، يدمج العاكس الشمسي عادةً أربعة مجالات تحكم:

• تحسين قدرة الكهروضوئية (MPPT)

• التحويل من التيار المستمر إلى التيار المتردد (مرحلة القدرة)

• تفاعل الشبكة (المزامنة، تحديد التصدير، منع الجزر الكهربائية)

• إدارة الطاقة (الهجينة/خارج الشبكة: البطارية + المولد + منطق أولوية الأحمال)


أنواع محولات الطاقة الشمسية

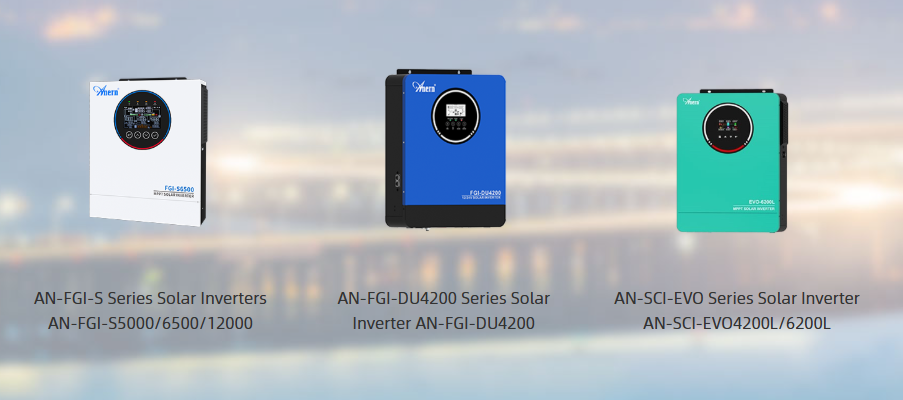

عاكس خارج الشبكة لنظام الطاقة الشمسية

يقوم العاكس خارج الشبكة بتزويد الطاقة الكهربائية المترددة دون الاعتماد على شبكة المرافق، ويعمل عادةً مع البطاريات (وغالباً مع مولد). بالنسبة لمشتريات الأنظمة خارج الشبكة، تُعد جودة شكل موجة الخرج متطلباً بالغ الأهمية.

الأنسب (المشاريع النموذجية):

• المنازل النائية والشركات الصغيرة

• المزارع والعيادات ومواقع الاتصالات

• أنظمة النسخ الاحتياطي حيث تكون الشبكة الكهربائية غير متوفرة أو غير موثوقة

فحوصات الهندسة / المشتريات الرئيسية:

• متطلبات شكل الموجة: بالنسبة للمشاريع المهنية والأحمال الحساسة/المحركات، يُوصى عادةً بموجة جيبية نقية لتقليل الحرارة المفرطة والضوضاء ومشكلات التوافق.

• قدرة التعامل مع الارتفاعات المفاجئة: تحقق من القدرة القصوى ومدة التحميل الزائد للمحركات والمضخات والضواغط والأدوات الكهربائية.

• التنسيق بين البطارية والمولد: تعتمد موثوقية النظام بشكل كبير على تحديد سعة البطارية وخوارزمية الشحن ونافذة قبول المولد.

عاكس الطاقة الشمسية السلسلي

يتصل العاكس السلسلي بسلسلة كهروضوئية واحدة أو عدة سلاسل ويحوّل التيار المستمر إلى تيار متردد عند نقطة مركزية. تتضمن معظم العواكس السلسلية الحديثة متتبعًا واحدًا أو عدة متتبعات لنقطة القدرة القصوى (MPPT)، مما يسمح بتتبع منفصل لمجموعات السلاسل المختلفة.

الأنسب (المشاريع النموذجية):

• أسطح المباني السكنية والتجارية والصناعية ذات المستويات الموحدة

• المواقع ذات التظليل المنخفض والموديلات/أطوال السلاسل المتسقة

• المشاريع التي تعطي الأولوية للتكلفة لكل واط، وقطع الغيار المبسطة، والاستبدال الميداني الأسرع

فحوصات الهندسة / المشتريات الرئيسية:

• عدد متتبعات نقطة القدرة العظمى (MPPT) وتوزيع السلاسل: بالنسبة للأسطح الشرقية–الغربية أو التظليل الجزئي، حدد متتبعات MPPT مزدوجة/متعددة واحتفظ بالاتجاهات المختلفة على متتبعات MPPT منفصلة.

• حدود مدخل التيار المستمر: تحقق من الحد الأقصى لجهد الألواح الكهروضوئية (Voc عند Tmin) وتأكد من بقاء Vmp التشغيلي ضمن نطاق MPPT.

• الأداء في الشبكات الضعيفة (حيثما ينطبق): تأكد من أكواد الشبكة المدعومة ونوافذ الجهد/التردد.

• استراتيجية التشغيل والصيانة: عادةً ما يكون الاستبدال المركزي أسهل من الإلكترونيات على مستوى الوحدة، ولكن تأكد من أن المراقبة تدعم التشخيص على مستوى MPPT/السلسلة.

العاكس الدقيق (Micro Inverter)

العاكس الدقيق هو عاكس على مستوى الوحدة يُثبَّت على (أو بالقرب من) كل وحدة كهروضوئية (أحيانًا يخدم عاكس دقيق واحد وحدتين). يقوم بتنفيذ MPPT وتحويل التيار المستمر إلى متردد لكل وحدة، ثم يخرج التيار المتردد.

الأنسب (المشاريع النموذجية):

• أسطح معقدة باتجاهات متعددة

• المواقع ذات التظليل الجزئي (المداخن، الأشجار، الجدران الساترة)

• المشاريع التي تتطلب مراقبة على مستوى الوحدة ووضوحاً دقيقاً في الأداء

فحوصات الهندسة / المشتريات الرئيسية:

• نموذج خدمة دورة الحياة: زيادة عدد الأجهزة على السطح قد ترفع متطلبات العمل اليدوي والوصول لخدمة الصيانة — حدّد إجراءات الاستبدال واستراتيجية قطع الغيار.

• تصميم جانب التيار المتردد: تختلف الكابلات وأجهزة الحماية وهندسة التوزيع عن أنظمة السلاسل ذات التيار المستمر — تأكد من الامتثال للقوانين الكهربائية المحلية.

• موثوقية المنصة: بوابات المراقبة وإدارة البرامج الثابتة واستقرار البرمجيات أكثر أهمية في أنظمة المحولات الدقيقة.



قراءات موصى بها:

المحول الدقيق مقابل محول السلسلة

محسن الطاقة مقابل المحول الدقيق

محول MPPT مقابل محول السلسلة

المحول الشمسي الهجين (الألواح الكهروضوئية + البطارية + الشبكة في جهاز واحد)

يجمع المحول الشمسي الهجين ثلاث وظائف في منصة واحدة: تحويل الطاقة الشمسية الكهروضوئية (من التيار المستمر إلى التيار المتردد)، والتحكم في شحن الألواح الكهروضوئية عبر تقنية MPPT، والتحكم في شحن/تفريغ البطارية (بالإضافة إلى التفاعل مع الشبكة/المولد حسب الطراز). بالنسبة لمتعهدي الهندسة والمشتريات والبناء (EPC) والموزعين، النقطة الأساسية هي أن المحول الهجين هو جهاز لإدارة الطاقة، وليس مجرد محول كهروضوئي.

الأنسب (المشاريع النموذجية):

• الأنظمة السكنية وأنظمة C&I الصغيرة التي تستهدف الاستهلاك الذاتي وتقليل فواتير الكهرباء

• المواقع التي تتطلب طاقة احتياطية (خرج EPS/احتياطي) للأحمال الحرجة

• المناطق ذات الشبكات الضعيفة أو غير المستقرة، أو الانقطاعات المتكررة، أو تقلبات الجهد الكبيرة

• المشاريع التي يُفضَّل فيها تبسيط تعديل البطارية ومسؤولية مورد واحد

فحوصات الهندسة / المشتريات الرئيسية:

توافق البطارية (يجب التأكد منه قبل الشراء):

• فئة جهد البطارية (أنظمة البطاريات منخفضة الجهد 48 فولت مقابل عالية الجهد)

• الكيمياء المدعومة (عادةً LiFePO₄) وقائمة البطاريات المعتمدة

• بروتوكول وواجهة اتصال BMS (CAN / RS485) والإعدادات المطلوبة

قدرة النسخ الاحتياطي/EPS (غالبًا ما يُساء فهمها):

• قدرة EPS/الاحتياطي المقدرة (المستمرة والذرورية)

• زمن التحويل (إذا كان محدداً) وما إذا كان يدعم الأحمال "الشبيهة بـ UPS"

• طوبولوجيا التمديدات: أي الأحمال مدعومة مقابل غير مدعومة

حدود تصميم مدخلات الطاقة الشمسية:

• أقصى جهد للطاقة الشمسية (فحص Voc عند أدنى درجة حرارة)

• نطاق جهد MPPT وعدد وحدات MPPT (يُنصح بـ MPPT مزدوج للأسطح المعقدة)

• أقصى تيار DC لكل MPPT (مهم للوحدات عالية التيار)

تفاعل الشبكة والمولد (حسب السوق):

• وظيفة تحديد التصدير / التصدير الصفري

• الامتثال لقوانين الشبكة وسلوك منع الجزر الكهربائي

• نافذة إدخال المولد ومنطق التشغيل/الإيقاف (إن وجد)


تصميم الحرارة ومنحنى خفض القدرة:

قد تهيمن الأداء في المناخ الحار على كيلووات الساعة الفعلية المُسلَّمة ومخاطر الضمان

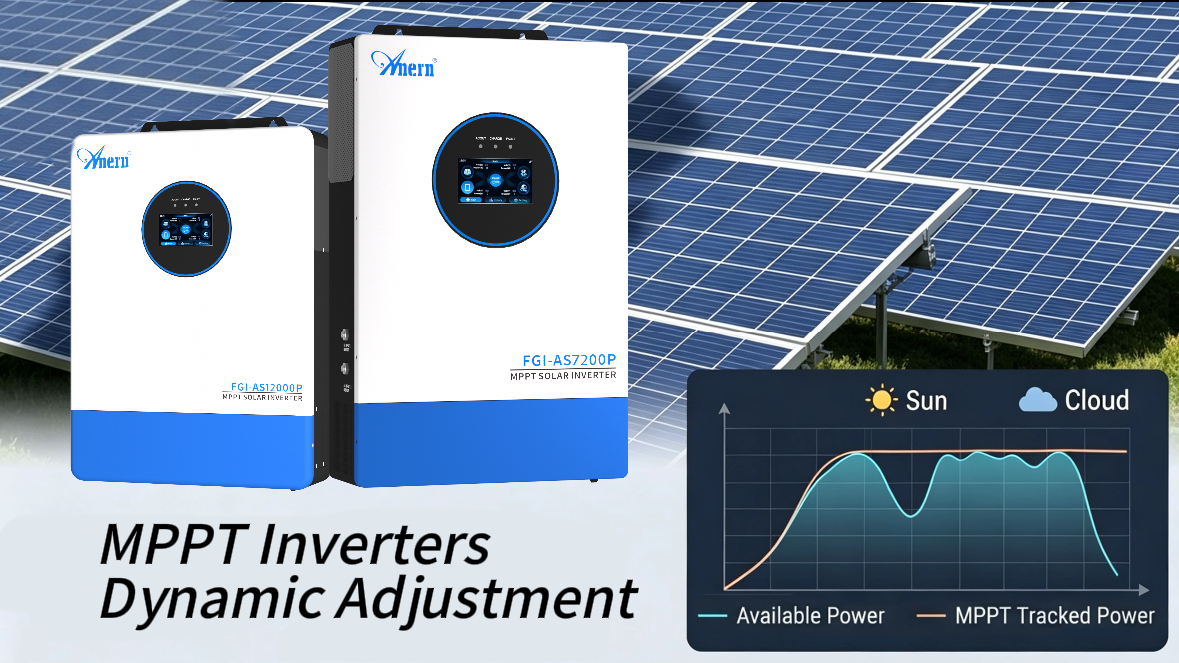

عاكس شمسي بتقنية MPPT / عاكس مزوّد بتقنية MPPT مدمجة

في العديد من الأسواق، يشير مصطلح عاكس MPPT إلى عاكس مزوّد بتتبع نقطة الطاقة القصوى المدمج، وفي التطبيقات خارج الشبكة/الهجينة قد يعني أيضاً عاكساً مزوّداً بجهاز تحكم شحن MPPT مدمج لشحن البطارية.

الأنسب (المشاريع النموذجية):

• الأنظمة خارج الشبكة والهجينة التي تتطلب تنسيقاً بين الألواح الكهروضوئية والبطارية

• المناطق ذات الشبكات الضعيفة أو غير المستقرة حيث تكون هناك حاجة إلى إدارة سلسة للطاقة

• المشروعات التي تكون فيها مرونة تصميم المصفوفة (نطاق جهد MPPT) قيداً رئيسياً

فحوصات الهندسة / المشتريات الرئيسية:

• نافذة جهد MPPT وتصميم المصفوفة: يحدد طول السلسلة المسموح به وما إذا كان يمكن استخدام جهد كهروضوئي أعلى لتقليل الفقد في الكابلات.

• القدرة على جانب البطارية (هجين/خارج الشبكة): نطاق جهد البطارية، والحد الأقصى لتيار الشحن/التفريغ، و(بالنسبة لبطاريات الليثيوم) اتصالات نظام إدارة البطارية (CAN/RS485).

• منطق التشغيل: تأكد من تصنيف خرج EPS/الاحتياطي، وسلوك التحويل، والتفاعل مع المولد (إن وُجد)، واستراتيجية الحماية في ظل الشبكات غير الطبيعية.

• الموثوقية في العالم الحقيقي: غالبًا ما يؤثر التصميم الحراري واستقرار التحكم على العمر التشغيلي أكثر من فروق الكفاءة الهامشية في المختبر.

أي نوع من عاكسات الطاقة الشمسية يجب أن تختار (دليل قرار سريع)

فحوصات تحديد الحجم والتصميم (فحوصات تحقق سريعة قبل التشغيل)

توافق جهد سلسلة الألواح الكهروضوئية (إلزامي)

• تأكد من أن جهد الدائرة المفتوحة (Voc) عند أقل درجة حرارة متوقعة يبقى أقل من الحد الأقصى لجهد PV لدى العاكس

• تأكد من أن جهد نقطة القدرة القصوى (Vmp) تحت درجة حرارة التشغيل العادية يبقى ضمن نطاق تتبع نقطة القدرة القصوى (MPPT)

• تأكد من أن إجمالي عدد السلاسل لا يتجاوز حدود التيار/المدخلات لكل وحدة MPPT

نسبة DC/AC (تعتمد على المشروع)

تستخدم العديد من تصاميم EPC زيادة معتدلة في حجم DC لتحسين استغلال العاكس. يجب أن تراعي النسبة النهائية:

• ملف الإشعاع الشمسي ومدى تحمل التقطيع (clipping)

• حدود تصدير الشبكة

• سلوك درجة حرارة الوحدة (المناطق الحارة تقلل من جهد نقطة القدرة العظمى Vmp)

الأنظمة الهجينة/خارج الشبكة: تعريف إخراج البطارية والطاقة الاحتياطية

بالنسبة للمشاريع الهجينة، حدد بوضوح:

• الجهد الاسمي للبطارية ونطاق التشغيل

• توافق بروتوكول نظام إدارة البطارية BMS (CAN/RS485) وقائمة البطاريات المعتمدة

• إخراج EPS/الطاقة الاحتياطية: القدرة المقدرة، قدرة الارتفاع المفاجئ، زمن التحويل

• متطلبات دخل المولد (إن وُجد): نطاق التردد/الجهد، منطق التشغيل

عاكس الطاقة الشمسية مقابل عاكس البطارية مقابل الهجين (وضوح المشتريات)

الأسئلة الشائعة

ما هو عاكس الطاقة الشمسية خارج الشبكة، ومتى يجب أن أحدده؟

صُمم عاكس الطاقة الشمسية خارج الشبكة لتوفير طاقة التيار المتردد دون الاعتماد على شبكة المرافق. وهو يعمل عادةً مع بنك بطاريات (وغالبًا مع مولد) لتوفير كهرباء مستمرة للمنازل النائية والمزارع ومواقع الاتصالات والعيادات والمناطق التي تشهد انقطاعات متكررة. حدد الطرز خارج الشبكة عندما تكون الشبكة غير متاحة أو غير موثوقة، أو عندما يتطلب المشروع استقلالًا كاملًا في الطاقة.

ما هو عاكس الطاقة الشمسية المتوازي خارج الشبكة؟

يدعم عاكس الطاقة الشمسية المتوازي خارج الشبكة التشغيل المتوازي لوحدات عواكس متعددة لزيادة إجمالي طاقة الخرج و/أو تمكين التكرار الاحتياطي. ويُستخدم عادةً عندما لا يستطيع عاكس واحد تلبية الحمل الأقصى، أو عند الحاجة إلى توسعة ثلاثية الطور (حسب الطراز)، أو عندما يتطلب المشروع موثوقية أعلى بتصميم من نمط N+1.

ما هو عاكس الطاقة الشمسية مقسوم الطور، وأين يُستخدم؟

يوفر عاكس الطاقة الشمسية مقسوم الطور خرج تيار متردد مقسوم الطور 120/240 فولت (وهو نموذجي في أمريكا الشمالية وبعض الأسواق الإقليمية). ويُحدد للأنظمة السكنية والتجارية الخفيفة التي تتطلب أحمالها كلاً من 120 فولت و240 فولت، مثل أنظمة التدفئة والتهوية والتكييف والمضخات وبعض الأجهزة. تأكد دائمًا من معيار الجهد في البلد المستهدف وتوزيع اللوحات/الأحمال قبل الاختيار.

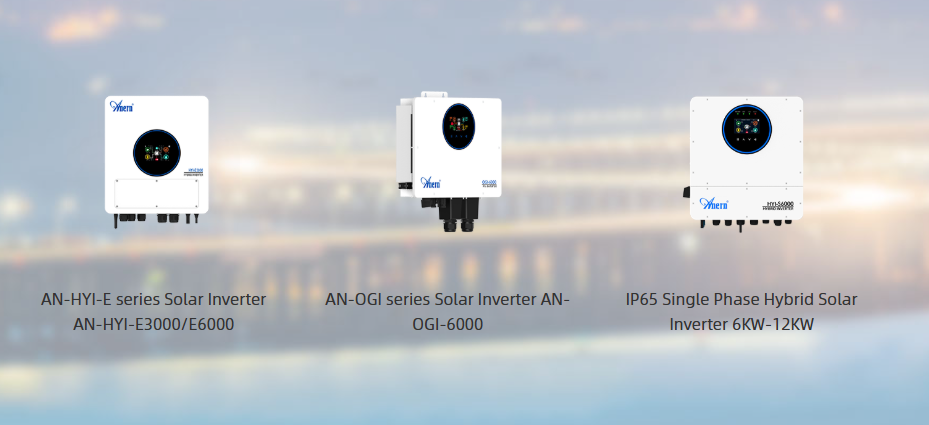

ماذا يعني "عاكس الطاقة الشمسية الهجين IP65"، ولماذا هو مهم؟

محول شمسي هجين بتصنيف IP65 هو محول هجين (ألواح شمسية + بطارية + تحكم بالشبكة) مع حاوية بتصنيف IP65، مما يعني حماية قوية ضد دخول الغبار ونفاثات المياه. هذا مهم للتركيبات الخارجية والبيئات القاسية (المغبرة، الرطبة، الساحلية)، مما يساعد على تقليل مخاطر التآكل والأعطال. لا يُغني تصنيف IP عن ممارسات التركيب الجيدة—فلا تزال المسافات المناسبة والتهوية والحماية من أشعة الشمس المباشرة والأمطار أموراً مهمة.

ما هو المحول الشمسي منخفض التردد، ولماذا تختاره على التصميم عالي التردد؟

يستخدم المحول الشمسي منخفض التردد بنية قائمة على محول منخفض التردد (عادةً أثقل وأكبر حجماً). تختار شركات الهندسة والمشتريات والإنشاءات (EPC) الطرازات منخفضة التردد عندما تحتاج المشاريع إلى قدرة عالية على التعامل مع الارتفاعات المفاجئة، وتحمل قوي للأحمال الصعبة (المحركات، الضواغط، المضخات)، وأداء متين في السيناريوهات الصعبة خارج الشبكة أو الهجينة. عادةً ما تكون المحولات عالية التردد أخف وزناً وأكثر كفاءة، لكن التصاميم منخفضة التردد قد تكون مفضلة للأحمال الحثية الثقيلة ومتطلبات الموثوقية القوية.

الخاتمة

المحول الشمسي هو المكون الأساسي لتحويل الطاقة والتحكم في نظام الألواح الشمسية: فهو يحول التيار المستمر إلى تيار متردد، ويحسّن حصاد الطاقة عبر تقنية MPPT، ويضمن الامتثال لمعايير الحماية، وعند العمل ك نظام هجين أو خارج الشبكة—ينسّق بين البطاريات والمولدات. بالنسبة لمشاريع الهندسة والمشتريات والإنشاءات والتوزيع، تأتي أفضل النتائج من الانضباط في المواصفات: تأكد من نوافذ جهد الألواح الشمسية، وتكوين MPPT، وسلوك خفض القدرة الحرارية، والشهادات، واستراتيجية الخدمة قبل الشراء.
