دليل تركيب نظام الطاقة الشمسية

يوفر دليل التركيب هذا مرجعًا شاملًا ومعياريًا لتركيب أنظمة أنرن للطاقة الشمسية، بما في ذلك الأنظمة الشمسية خارج الشبكة، والأنظمة الشمسية الهجينة، وأنظمة تخزين الطاقة (ESS)، وأجهزة التحكم في شحن الطاقة الشمسية MPPT، وحلول تخزين الطاقة الشمسية المحمولة. وهو مخصص للمركّبين المحترفين، ومقاولي EPC، والموزّعين، وفرق الدعم الفني.

1. ما هو نظام أنرن للطاقة الشمسية؟

نظام أنرن للطاقة الشمسية هو حل طاقة متكامل يجمع بين الألواح الشمسية والعواكس وأجهزة التحكم في الشحن وتخزين البطاريات لتوفير كهرباء مستقرة وموثوقة للتطبيقات السكنية والتجارية والصناعية. ويمكن لهذه الأنظمة العمل في تهيئات خارج الشبكة أو هجينة أو احتياطية حسب متطلبات المشروع.

2. تعليمات السلامة (إلزامية)

• يجب أن يتم التركيب بواسطة موظفين مؤهلين فقط.

• افصل جميع مصادر الطاقة AC وDC قبل التركيب أو الصيانة.

• اتبع جميع الأكواد والمعايير واللوائح الكهربائية المحلية.

• لا تقم بقصر أطراف البطارية أو عكس القطبية.

• تأكد من التأريض الصحيح لجميع مكونات النظام.

3. نظرة عامة على مكونات النظام

يتضمن نظام الطاقة الشمسية النموذجي من Anern عادةً:

• الألواح الشمسية (مصفوفة الألواح الكهروضوئية)

• العاكس الشمسي أو عاكس الشاحن

• وحدة التحكم في الشحن الشمسي بتقنية MPPT (إن وجدت)

• بنك البطاريات (رصاص حمضي أو ليثيوم)

• صندوق توزيع التيار المتردد والأحمال الكهربائية

• أجهزة الحماية للتيار المستمر (قواطع الدائرة، الصمامات)

• وحدات المراقبة أو الاتصال (اختياري)

4. متطلبات بيئة التركيب

• قم بتركيب المعدات في مكان جاف وجيد التهوية وخالٍ من الغبار.

• تجنب التعرض المباشر لأشعة الشمس والمطر والرطوبة والبيئات المسببة للتآكل.

• حافظ على مسافة خلوص لا تقل عن 30 سم حول المعدات لضمان التهوية والصيانة.

• درجة حرارة التشغيل المحيطة الموصى بها: من 0°م إلى 40°م (ما لم يُنص على خلاف ذلك).

5. تركيب التثبيت

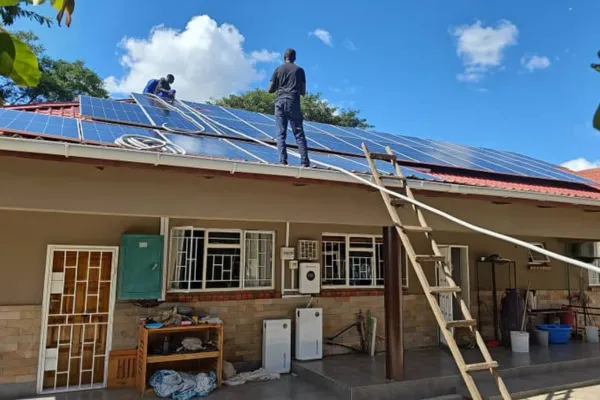

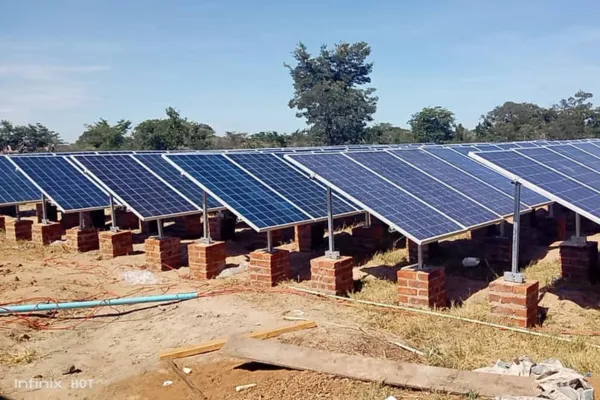

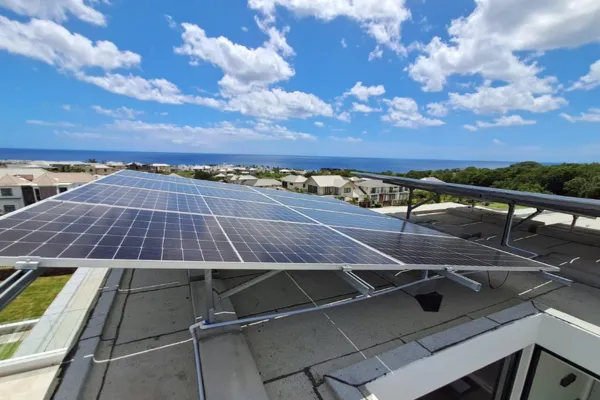

5.1 الألواح الشمسية (وحدات الطاقة الكهروضوئية)

• قم بتركيب الألواح باتجاه خط الاستواء (باتجاه الجنوب في نصف الكرة الشمالي، وباتجاه الشمال في نصف الكرة الجنوبي).

• تأكد من خلو الألواح من أي ظلال طوال اليوم.

• استخدم هياكل تثبيت قوية ومثبتات مقاومة للتآكل.

5.2 العاكس ونظام تخزين الطاقة

• قم بتثبيت العاكس أو نظام تخزين الطاقة على جدار صلب غير قابل للاشتعال أو أرضية مستقرة.

• قم بالتركيب عموديًا لضمان تبديد الحرارة بشكل صحيح.

• ابقِه بعيدًا عن مصادر الحرارة والمواد القابلة للاشتعال.

5.3 وحدة التحكم في الشحن الشمسي MPPT

• قم بالتركيب بالقرب من بنك البطاريات لتقليل انخفاض الجهد.

• قم بالتثبيت على سطح عمودي مع تدفق هواء كافٍ.

6. التمديدات الكهربائية والتوصيل

6.1 تسلسل التوصيل (حرج)

ترتيب التوصيل الصحيح ضروري:

• قم بتوصيل البطارية بالعاكس أو وحدة التحكم في الشحن

• قم بتوصيل خرج التيار المتردد والأحمال

• توصيل الألواح الشمسية (مجموعة PV)

قد يؤدي عدم اتباع هذا التسلسل إلى تلف المعدات.

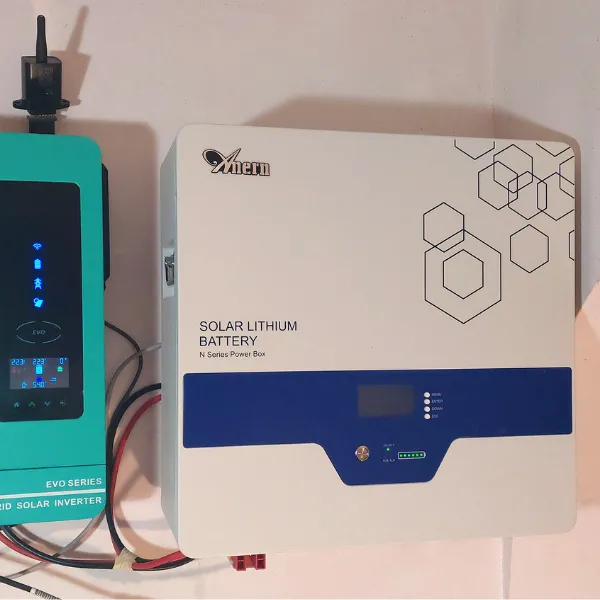

6.2 توصيل البطارية

• تحقق من أن جهد البطارية يطابق متطلبات النظام.

• قم بتركيب قواطع تيار مستمر أو مصهرات بين البطارية والمعدات.

• استخدم كابلات قصيرة وسميكة لتقليل فقدان الجهد.

• بالنسبة لبطاريات الليثيوم، قم بتوصيل كابلات اتصال BMS إذا لزم الأمر.

6.3 توصيل اللوح الشمسي (PV)

• تأكد من أن جهد الدائرة المفتوحة للـ PV لا يتجاوز حدود النظام.

• قم بتوصيل الألواح على التوالي أو على التوازي وفقًا لتصميم النظام.

• قم بتركيب عازل أو قاطع تيار مستمر كهروضوئي من أجل السلامة.

6.4 توصيلات التيار المتردد

• قم بتركيب قواطع تيار متردد خارجية لكل من المدخل والمخرج.

• تأكد من التوصيل الصحيح للحي (L) والمحايد (N) والأرضي (PE).

• لا تقم بتوصيل مخرج التيار المتردد مباشرة بالشبكة إلا إذا كان النظام يدعم الاتصال بالشبكة.

7. التأريض والحماية

• قم بتأريض جميع مكونات النظام بشكل صحيح.

• استخدم أجهزة الحماية من اندفاع الجهد حيثما كان مطلوبًا.

• تأكد من وجود حماية ضد التيار الزائد على جانبي التيار المستمر والمتردد.

8. تكوين النظام والإعدادات

• اضبط جهد النظام وفقًا لنوع البطارية.

• اضبط نوع البطارية (حمض الرصاص أو الليثيوم).

• اضبط معاملات الشحن والتفريغ.

• اضبط وضع تشغيل العاكس (أولوية الطاقة الشمسية، أولوية البطارية، أولوية الكهرباء الرئيسية، إلخ).

9. الفحص النهائي وإجراءات التشغيل

قبل التشغيل:

• تأكد من أن جميع توصيلات الأسلاك آمنة وصحيحة.

• تأكد من أن جميع القواطع في وضع الإيقاف (OFF).

تسلسل التشغيل:

• شغّل قاطع البطارية

• شغّل العاكس أو وحدة التحكم بالشحن

• شغّل قاطع الدائرة الكهروضوئية

• شغّل قاطع دائرة دخل التيار المتردد (إن وجد)

تحقق من حالة النظام عبر شاشة LCD أو المؤشرات.

10. التشغيل والصيانة

• نظّف الألواح الشمسية بانتظام للحفاظ على الكفاءة.

• افحص الكابلات والأطراف وقواطع الدائرة دوريًا.

• حافظ على فتحات التهوية غير مسدودة.

• أثناء الإيقاف طويل الأمد، افصل الطاقة الكهروضوئية والبطارية والتيار المتردد.

11. ملاحظات مهمة

• قد ينخفض أداء النظام خلال فترات الغيوم أو الأمطار الممتدة.

• يجب مطابقة سعة البطارية ومتطلبات الحمل بشكل صحيح.

• ارجع دائمًا إلى أدلة المنتجات المحددة للاطلاع على المعلمات التفصيلية والإعدادات المتقدمة.
