ملخص سريع – إنفرتر الموجة الجيبية النقية
يقوم إنفرتر الموجة الجيبية النقية بتحويل كهرباء التيار المستمر من البطاريات أو الألواح الشمسية إلى طاقة تيار متردد بموجة مماثلة تمامًا لكهرباء شبكة المرافق. ولأنه ينتج كهرباء نظيفة ومستقرة، فإن إنفرترات الموجة الجيبية النقية مثالية للأجهزة الإلكترونية الحساسة والأجهزة التي تحتوي على محركات وأنظمة الطاقة الشمسية.
تشمل المزايا الرئيسية لإنفرترات الموجة الجيبية النقية ما يلي:
• طاقة مستقرة لجميع الأجهزة الإلكترونية
• ضوضاء كهربائية وحرارة أقل
• كفاءة أفضل وأداء أفضل للبطارية
• مثالية لأنظمة الطاقة الشمسية والطاقة الاحتياطية

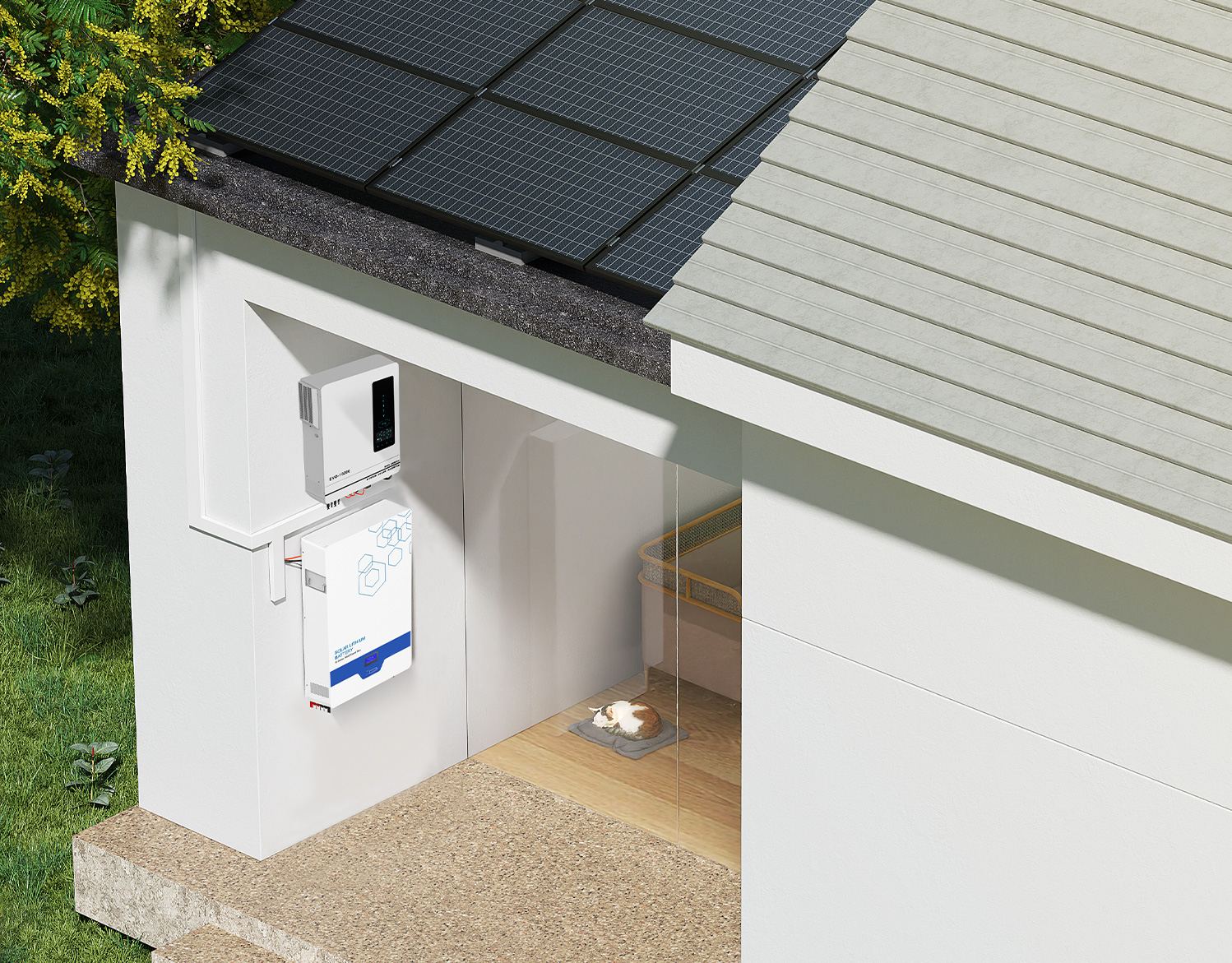

تُستخدم إنفرترات الموجة الجيبية النقية على نطاق واسع في أنظمة الطاقة الشمسية خارج الشبكة، وعربات الترفيه، وحلول الطاقة الاحتياطية، والمعدات الطبية أو معدات الاتصالات.
في هذا الدليل، سنستكشف كل ما تحتاج معرفته عن إنفرترات الموجة الجيبية النقية — ما هي، وكيف تعمل، والاختلافات الرئيسية بين إنفرترات الموجة الجيبية المعدّلة والنقية، ولماذا يُعد إنفرتر الموجة الجيبية النقية ضروريًا لأنظمة الطاقة الشمسية المنزلية الموثوقة وإعدادات الطاقة خارج الشبكة. تابع القراءة لتفهم كيف يمكن لاختيار الإنفرتر المناسب أن يحسّن كفاءة الطاقة ويحمي أجهزتك الإلكترونية.
عاكس الموجة الجيبية النقية هو جهاز متقدم لتحويل الطاقة يقوم بتحويل التيار المستمر (DC) من مصادر مثل البطاريات أو الألواح الشمسية إلى تيار متردد (AC)، وهو نوع الكهرباء الذي توفره عادةً شركات المرافق. السمة الرئيسية لعاكس الموجة الجيبية النقية هي قدرته على إنتاج موجة تيار متردد سلسة ومتسقة وعالية الجودة تحاكي عن كثب شكل الموجة الجيبية لطاقة المرافق.
الوظيفة الرئيسية لعاكس الموجة الجيبية النقية هي تحويل التيار المستمر (DC) من مصادر مثل البطاريات أو الألواح الشمسية أو غيرها من مصادر الطاقة ذات التيار المستمر إلى تيار متردد (AC)، وهو الشكل القياسي للكهرباء الذي تستخدمه معظم الأجهزة المنزلية والأجهزة الإلكترونية.
يقوم العاكس بتوليد موجة جيبية سلسة ومتسقة تحاكي عن كثب الشكل الموجي للتيار المتردد المزود من المرافق العامة. يُعد هذا الخرج عالي الجودة أمرًا بالغ الأهمية для التشغيل السليم للإلكترونيات الحساسة. ومن خلال إنتاج موجة جيبية نقية، يقلل العاكس من التشوه التوافقي، الذي يمكن أن يسبب ضوضاء كهربائية وتداخلًا في الأجهزة المتصلة.
يضمن العاكس بقاء جهد الخرج مستقراً وضمن نطاق محدد، مما يوفر إمداداً ثابتاً بالطاقة للأجهزة المتصلة. تساعد هذه الوظيفة في حماية الإلكترونيات الحساسة من تقلبات الجهد التي قد تسبب أضراراً محتملة.
يحافظ العاكس على تردد خرج ثابت (عادةً 50 هرتز أو 60 هرتز، حسب المنطقة)، وهو أمر ضروري للتشغيل السليم للعديد من الأجهزة الإلكترونية والأجهزة المنزلية.
تأتي محولات الطاقة الجيبية النقية من Anern مزودة بآليات حماية مدمجة لمنع التلف الناتج عن الأحمال الزائدة والدوائر القصيرة والأعطال الكهربائية الأخرى. تساعد هذه الميزات في ضمان سلامة وعمر كل من المحول والأجهزة المتصلة به.
فيما يلي الخطوات التفصيلية لكيفية عمل عاكس الموجة الجيبية النقية:
إدخال طاقة التيار المستمر: يتم توصيل عاكس الموجة الجيبية النقية بمصدر طاقة تيار مستمر، مثل بطارية أو مصدر طاقة تيار مستمر.
تعديل عرض النبضة (PWM): يتم تحويل طاقة التيار المستمر إلى إشارة تيار متردد عالية التردد باستخدام تعديل عرض النبضة (PWM). في هذه العملية، يتم تشغيل وإيقاف طاقة التيار المستمر بسرعة عند تردد عالٍ، عادةً عشرات الآلاف من المرات في الثانية، لإنشاء إشارة تيار متردد مربعة الموجة.
مرحلة التصفية: ثم تمر إشارة التيار المتردد مربعة الموجة عبر مرحلة تصفية، والتي تعمل على تنعيم الإشارة وإزالة المكونات عالية التردد، مما يؤدي إلى تقريب أقرب من الموجة الجيبية.
تنظيم الجهد: ثم يتم تغذية إشارة التيار المتردد المصفاة إلى مرحلة تنظيم الجهد، حيث يتم ضبط جهد الخرج ليطابق جهد التيار المتردد المطلوب، عادةً 120 فولت أو 230 فولت، اعتمادًا على المنطقة والتطبيق.
توليد الموجة الجيبية: ثم تتم معالجة إشارة التيار المتردد المعدلة عبر مرحلة توليد الموجة الجيبية، والتي تستخدم خوارزميات وتقنيات معقدة لتحويل الموجة المربعة أو الموجة الجيبية المعدلة إلى موجة جيبية نقية. تتضمن هذه العملية تشكيل شكل الموجة لتكرار المنحنى الناعم للموجة الجيبية الطبيعية.
مرحلة الخرج: أخيرًا، يتم تضخيم خرج الموجة الجيبية النقية إلى مستوى القدرة المطلوب وإرساله إلى منافذ التيار المتردد في العاكس، حيث يمكن استخدامه لتشغيل مجموعة واسعة من الأجهزة الإلكترونية والأجهزة المنزلية، تمامًا مثل طاقة شركة المرافق.
تحميل:
| الميزة | عاكس الموجة الجيبية المعدلة | عاكس الموجة الجيبية النقية |
| الشكل الموجي | ينتج موجة جيبية متدرجة تقريبية | ينتج موجة جيبية سلسة ومستمرة |
| جودة الطاقة | جودة أقل، قد تسبب ضوضاء وتداخلاً | جودة عالية، طاقة نظيفة ومستقرة |
| التوافق | مناسب للأجهزة البسيطة (الإضاءة، المراوح، إلخ) | مناسب لجميع الأجهزة، بما في ذلك الإلكترونيات الحساسة |
| الكفاءة | أقل كفاءة بشكل عام | أكثر كفاءة، خسائر طاقة أقل |
| التكلفة | عادةً أقل تكلفة | عادةً أكثر تكلفة |
| التطبيقات | التطبيقات الأساسية، الإلكترونيات غير الحساسة | الإلكترونيات الحساسة، المعدات الطبية، الصوت/الفيديو |
| التشوه التوافقي | تشوه توافقي أعلى | تشوه توافقي ضئيل |
| أداء الجهاز | قد يتسبب في ارتفاع درجة حرارة الأجهزة أو زيادة الضوضاء | تعمل الأجهزة بسلاسة وهدوء |
| تنظيم الجهد | تنظيم جهد أقل دقة | تنظيم جهد دقيق |
| استقرار التردد | تردد أقل استقرارًا | تردد مستقر ومتسق |
| تأثير على عمر البطارية | قد يقلل من عمر البطارية بسبب عدم الكفاءة | أفضل لعمر البطارية بسبب كفاءة أعلى |
| الضوضاء والتداخل | أكثر عرضة للتسبب في الضوضاء الكهربائية والتداخل | الحد الأدنى من الضوضاء الكهربائية والتداخل |
| سعة زيادة الجهد | سعة زيادة جهد أقل بشكل عام | سعة زيادة جهد أعلى |
| الاستخدام في الطاقة المتجددة | أقل مثالية لأنظمة الطاقة الشمسية وطاقة الرياح | مثالية لأنظمة الطاقة الشمسية وطاقة الرياح |
| الموثوقية الإجمالية | أقل موثوقية للتطبيقات الحساسة | موثوقية عالية لجميع التطبيقات |
الفرق العملي الرئيسي بين العاكسات ذات الموجة الجيبية المعدلة والعاكسات ذات الموجة الجيبية النقية يكمن في جودة شكل الموجة وتأثيرها على الكفاءة والضوضاء وتوافق الأجهزة. إذا كنت ترغب في شرح بمستوى هندسي أكثر حول كيفية تأثير شكل الموجة على المحركات والمحولات ومعدات الصوت، فإن هذه الملاحظة التقنية حول التشويه التوافقي في طاقة التيار المتردد توفر مرجعًا مفيدًا.
عند اختيار العاكس الموجي الجيبي النقي المناسب الذي يمكنه تلبية متطلبات تطبيق معين، هناك عدة عوامل يجب أخذها في الاعتبار. تشمل بعض الاعتبارات الرئيسية:
كفاءة التحويل هي مقياس بالغ الأهمية لتقييم أداء العاكس، إذ تشير إلى النسبة المئوية للطاقة المستفاد منها فعليًا أثناء عملية التحويل من التيار المستمر إلى التيار المتردد. وبشكل عام، كلما زادت كفاءة التحويل قلّت خسائر الطاقة.

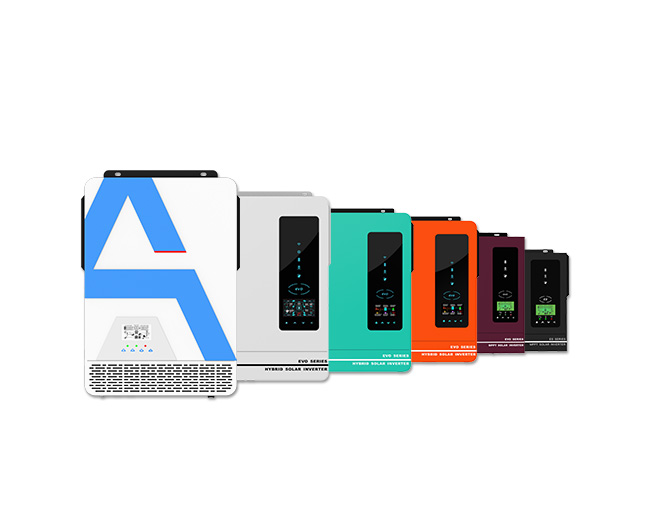

تتميز العاكسات الحديثة عالية الكفاءة، مثل تلك الموجودة في سلسلة AN-SCI-EVO للعاكسات الشمسية من Anern، بكفاءة تحويل عالية. ولا يقتصر اختيار عاكس عالي الكفاءة على تقليل استهلاك الطاقة فحسب، بل يقلل أيضًا من توليد الحرارة ويطيل عمر المعدات. لذلك، عند اختيار عاكس للطاقة الشمسية، من الضروري مراعاة كفاءة التحويل لديه لضمان الاستخدام الأمثل للطاقة الكهربائية.
تُشير سعة العاكس، التي تُقاس عادةً بالواط، إلى الحد الأقصى للطاقة التي يمكنه توفيرها. ويُعد اختيار سعة العاكس المناسبة أمراً بالغ الأهمية للأداء العام. فإذا كانت سعة العاكس منخفضة جداً، فقد لا تلبي متطلبات الحمل، مما يؤدي إلى زيادة التحميل على العاكس أو احتمال تلف المعدات. وعلى العكس من ذلك، فإن السعة العالية المفرطة للعاكس لن تؤثر على الأداء ولكنها ستؤدي إلى استثمار غير ضروري.
لذلك، من المهم اختيار عاكس طاقة بناءً على إجمالي الطلب المحسوب على الطاقة لمنزلك أو جهازك. وبشكل عام، فإن إضافة هامش يتراوح بين 20% و30% تضمن تشغيل العاكس بأمان حتى عند الأحمال القصوى.
من الاعتبارات المهمة الأخرى توافق العاكس. قد تتطلب العلامات التجارية أو الطرازات المختلفة أنواعًا محددة من البطاريات (مثل بطاريات الرصاص الحمضية أو بطاريات الليثيوم) ومواصفات معينة لـ الألواح الشمسية (مثل القدرة والجهد). يعد ضمان توافق العاكس مع البطارية والنظام الشمسي الحاليين أمرًا ضروريًا للحفاظ على الكفاءة والاستقرار بشكل عام.
تعد المواصفات الفنية وإرشادات التوافق التي توفرها الشركة المصنعة ذات قيمة عند اختيار أفضل عاكس. تساعد هذه التعليمات في ضمان اتصال العاكس بسلاسة مع البطارية والنظام الشمسي، مما يتيح تحقيق الأداء الأمثل.
هناك عامل رئيسي آخر يجب مراعاته عند اختيار العاكس وهو الجهد. يجب أن يتوافق جهد خرج العاكس مع جهد تشغيل الأجهزة أو الأجهزة التي تخطط لتوصيلها. عادةً ما تكون معايير جهد التيار المتردد 120 فولت أو 240 فولت، اعتمادًا على منطقتك والأجهزة المستخدمة.
يعد التأكد من أن جهد خرج العاكس مناسب لأجهزتك أمرًا بالغ الأهمية لمنع أي تلف أو خلل ناتج عن عدم توافق الجهد.
من العوامل الأساسية الأخرى التي يجب مراعاتها عند اختيار العاكس هي التكلفة والجودة. تأتي العاكسات بأنواع متنوعة، مع أسعار تتراوح من بضع مئات إلى عدة آلاف من الدولارات. في حين أن العاكسات ذات الأسعار المنخفضة قد تكون مغرية، إلا أن جودتها وموثوقيتها غالبًا ما تكون غير مؤكدة. بشكل عام، توفر العاكسات عالية الجودة كفاءة تحويل أفضل ومتانة أكبر.
عند اختيار العاكس الشمسي المناسب، من المهم النظر إلى ما هو أبعد من السعر فقط. ضع في اعتبارك سمعة العلامة التجارية، ومراجعات العملاء، وفترة الضمان. يمكن للعاكس عالي الجودة أن يقلل من تكاليف الصيانة وتكرار الاستبدال، مما يعزز الفوائد الاقتصادية الإجمالية على المدى الطويل.
باعتباره مكونًا أساسيًا يتمتع بخصائص ذكية للغاية في سلسلة صناعة الطاقة الشمسية بأكملها، يُعد العاكس النظام الشمسي الوحيد الذي يمتلك وظائف رقمية متعددة ويتصل مباشرة بشبكة الكهرباء. عند اختيار عاكس الموجة الجيبية النقية لمشروعك، تبرز Anern كاسم موثوق.
تأسست Anern في عام 2009، وتلتزم بمفهوم التجاوز الذاتي المستمر والسعي نحو النمو المشترك. وهي ملتزمة بجعل العالم أفضل من خلال حلول الطاقة الخضراء، والإضاءة الفعالة، وتقنيات العاكس الشمسي الموفرة للطاقة.
من خلال التكنولوجيا المبتكرة ومعدات الإنتاج المتقدمة وفريق البحث والتطوير المتميز، قدمت Anern منتجات الطاقة الشمسية عالية الجودة وخدمات مرضية لأكثر من 10,000 مستخدم حول العالم.
AN-SCI-ES هو عاكس متعدد الوظائف بموجة جيبية نقية يدمج وظائف العاكس وشاحن الطاقة الشمسية وشاحن البطارية لتوفير دعم طاقة غير منقطع بحجم محمول. مزود بمجموعة مقاومة للغبار مدمجة، مناسبة لمختلف البيئات القاسية. يوفر شاشة LCD الخاصة به عملية أزرار سهلة الاستخدام وقابل للتكوين من قبل المستخدم عبر أزراره. يُستخدم AN-SCI-ES على نطاق واسع لتشغيل مختلف الأجهزة الكهربائية في المنازل أو بيئات المكاتب.
دليل مستخدم العاكس الهجين بالموجة الجيبية النقية
دراسات الحالة:
نشر 50 نظاماً شمسياً خارج الشبكة من Anern بقدرة 10.2 كيلوواط للاستخدام السكني في أوكرانيا
400 مجموعة من العاكسات الشمسية الهجينة بتقنية MPPT للمباني التجارية في لبنان
الفيديوهات:
https://www.anern.com/video/an-sci02-plus.html
الطراز | AN-SCI-ES-1000 | AN-SCI-ES-1500 |
الطاقة المقدرة | 1000 واط/1000 فولت أمبير | 1500 واط/1500 فولت أمبير |
الجهد | 230 فولت تيار متردد | |
نطاق التردد | 50 هرتز/60 هرتز (استشعار تلقائي) | |
تنظيم جهد التيار المتردد | 230VAC±5% | |
الحد الأقصى لتيار الشحن | 20A | |
قدرة الارتفاع المفاجئ | 2000VA | 3000VA |
جهد البطارية | 12VDC | 24VDC |
الحد الأقصى لتيار الشحن من التيار المتردد | 40A | |
الحد الأقصى لقدرة مصفوفة الألواح الكهروضوئية | 550W | 1080W |
| الأبعاد، العمق*العرض*الارتفاع (مم) | 286*240*91 | 286*240*91 |
الوزن الصافي (كجم) | 3 | 3.5 |
عاكس الطاقة الشمسية بموجة جيبية نقية:
شاحن شمسي مدمج MPPT بقدرة 40 أمبير
نطاق جهد إدخال الألواح الكهروضوئية 20-150 فولت تيار مستمر (لـ 1000 واط)، 30-150 فولت تيار مستمر (لـ 1500 واط)
شاشة LCD:
تُظهر بوضوح حالة الحمل وبيانات التشغيل وحالة العمل، مع توفير تشغيل سهل بالأزرار يمكن للمستخدم تكوينه.
حمايات إلكترونية متعددة:
حماية من الدائرة القصيرة.
حماية من الجهد الزائد وانخفاض الجهد، وحماية من الحمل الزائد.
إعادة التشغيل التلقائي عند ارتفاع درجة الحرارة/الدائرة القصيرة.
قادر على التشغيل المستمر:
اعتماد تصميم شاحن ذكي مزوّد برقائق إدارة طاقة متقدمة وخوارزميات مدمجة لتعظيم عمر البطارية.
محول الطاقة الجيبي النقي يحوّل كهرباء التيار المستمر من البطاريات أو الألواح الشمسية إلى طاقة تيار متردد بموجة سلسة مطابقة لكهرباء شبكة المرافق. هذه الطاقة النظيفة متوافقة مع جميع الأجهزة والأجهزة الإلكترونية تقريبًا. تولّد محولات الطاقة الجيبية النقية طاقة تيار متردد سلسة بجودة الشبكة، بينما تنتج محولات الطاقة الجيبية المعدّلة خرجًا أكثر تفاوتًا. تُعدّ محولات الطاقة الجيبية النقية ضرورية للإلكترونيات الحساسة، لأنها تقلل الضوضاء وتعزز عمر الأجهزة.
الفرق الرئيسي هو جودة الطاقة. ينتج العاكس ذو الموجة الجيبية النقية كهرباء سلسة ومستقرة مثل طاقة الشبكة، بينما ينتج العاكس ذو الموجة الجيبية المعدلة موجة متدرجة قد تسبب ضوضاء أو انخفاض الكفاءة أو مشكلات توافق مع بعض الأجهزة.
نعم. تُستخدم العاكسات ذات الموجة الجيبية النقية بشكل شائع في أنظمة الطاقة الشمسية لأنها توفر طاقة تيار متردد مستقرة متوافقة مع الأجهزة المنزلية، مثل أفران الميكروويف والثلاجات، وكذلك مع الأجهزة الإلكترونية الحساسة.
نعم. على الرغم من أنها تكلف أكثر من العواكس ذات الموجة الجيبية المعدلة، إلا أنها توفر توافقاً وكفاءةً وحمايةً أفضل للأجهزة الإلكترونية.
معظم محولات الموجة الجيبية النقية الحديثة تتمتع بكفاءة تتراوح بين 85% و95%، اعتمادًا على الطراز وظروف التشغيل.
يدوم العاكس الجيبي النقي عالي الجودة عادةً من 8 إلى 15 عامًا، اعتمادًا على ظروف الاستخدام ودرجة الحرارة والصيانة.
تُنتج محولات الموجة الجيبية النقية طاقة تيار متردد سلسة بجودة شبكة الكهرباء، في حين تُنتج محولات الموجة الجيبية المعدّلة خرجًا أكثر تفاوتًا. وتُعدّ محولات الموجة الجيبية النقية ضرورية للأجهزة الإلكترونية الحساسة، إذ تقلّل الضوضاء وتُطيل عمر الأجهزة.
توفر محولات الموجة الجيبية النقية كفاءة أكبر، وتوافقاً محسّناً مع الأجهزة الإلكترونية الحساسة، وحماية متزايدة ضد تقلبات الطاقة، وموثوقية معززة. هذه الميزات تجعلها مثالية لكلٍّ من التركيبات الشمسية المنفصلة عن الشبكة والمتصلة بها.
يعتمد حجم العاكس المطلوب على إجمالي القوة الكهربائية للأجهزة التي تريد تشغيلها. اجمع القوة الكهربائية لجميع الأجهزة وأضف هامش أمان بنسبة 20–30% لاختيار سعة العاكس الصحيحة.
نعم، ولكن تأكد من أن جهد العاكس يتوافق مع نظام بطاريتك. التركيبات الشائعة هي أنظمة 12 فولت، أو 24 فولت، أو 48 فولت. كما ينبغي مراعاة التوافق مع مصادر الطاقة المتجددة الأخرى إذا كنت تخطط للتوسع.
تتضمن الصيانة الدورية فحص التوصيلات، وتنظيف الغبار من فتحات التهوية، ومراقبة الأداء. ويمكن أن يساعد الفحص المهني السنوي في ضمان طول العمر والكفاءة.
