دليل تركيب بطارية الليثيوم الشمسية

1. ما هو نظام بطارية الليثيوم الشمسية من Anern؟

أنظمة بطاريات الليثيوم الشمسية من Anern هي حلول تخزين طاقة متقدمة مصممة للتطبيقات الشمسية السكنية والتجارية والصناعية. وقد تم تصميمها للعمل بسلاسة مع العاكسات الشمسية وأنظمة إدارة الطاقة، مما يوفر تخزيناً مستقراً للطاقة، وحماية ذكية لنظام إدارة البطارية (BMS)، وعمر خدمة طويل.

يوضح دليل التركيب هذا مكان وكيفية والجهة التي ينبغي أن تقوم بتركيب بطاريات الليثيوم من Anern بها لضمان:

• السلامة الكهربائية

• الأداء الأمثل للنظام

• الامتثال لمتطلبات الضمان والمتطلبات التنظيمية

مهم: هذا الدليل مخصص للفنيين المحترفين فقط. يجب على المستخدمين النهائيين عدم محاولة التركيب دون دعم فني معتمد.

2. من الذي ينبغي أن يقوم بتركيب بطارية الليثيوم من Anern؟

يجب أن يتم تنفيذ جميع عمليات تركيب بطاريات الليثيوم الشمسية من Anern بواسطة متخصصين مؤهلين، بما في ذلك:

• كهربائيون معتمدون

• فنيو تركيب الألواح الشمسية الكهروضوئية المرخصون

• متكاملو أنظمة تخزين الطاقة (ESS) المدربون

• يضمن التركيب الاحترافي ما يلي:

• التوصيلات الكهربائية والقطبية الصحيحة

• التواصل السليم بين العاكس والبطارية

• الامتثال للرموز الكهربائية المحلية

• الحفاظ على ضمان المنتج

3. متطلبات بيئة التركيب

يُعد اختيار بيئة التركيب الصحيحة أمرًا بالغ الأهمية للسلامة والأداء وعمر البطارية.

3.1 موقع التركيب الموصى به

• يوصى بشدة بالتركيب في الأماكن الداخلية

• منطقة جافة ونظيفة وجيدة التهوية

• خالية من الغازات المسببة للتآكل أو المواد القابلة للاشتعال أو الأبخرة الكيميائية

• تجنب التعرض المباشر لأشعة الشمس ومصادر الحرارة

3.2 متطلبات المساحة الخالية

• الحد الأدنى للخلوص: ≥ 30 سم من جميع الجوانب

• تأكد من تدفق الهواء دون عوائق لأغراض التبريد والوصول للصيانة

3.3 الظروف البيئية

4. متطلبات السلامة والحماية الشخصية

قبل التركيب، تأكد من اتباع جميع إجراءات السلامة.

معدات الحماية الشخصية المطلوبة:

• قفازات كهربائية عازلة

• أحذية سلامة

• نظارات واقية

ملاحظات السلامة:

• افصل جميع مصادر الطاقة قبل التمديدات الكهربائية

• استخدم الأدوات المعزولة فقط

• لا تُقصِر أطراف البطارية أبدًا

• وصّل التأريض دائمًا أولاً

5. أنواع وطرق تركيب بطارية الأنرن الليثيوم

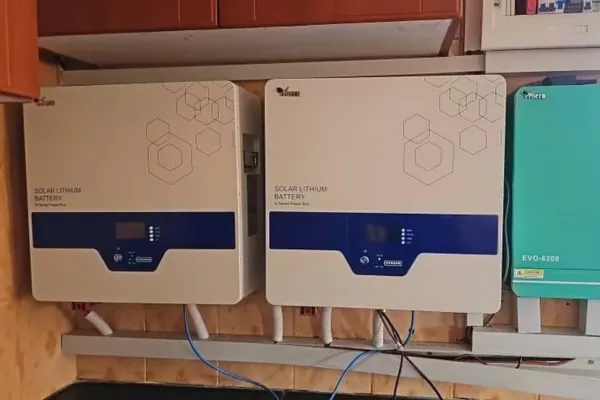

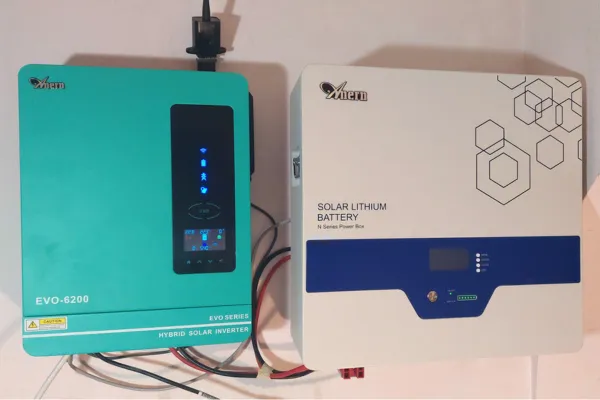

5.1 تركيب بطارية الليثيوم المثبتة على الحائط

الطرازات المناسبة: سلسلة Nplus / سلسلة Npro
خيارات الجهد: 24V / 48V / 51.2V

خطوات التركيب:

1. ثبّت حامل التركيب بإحكام على حائط قادر على التحمل

2. علّق وحدة البطارية على الحامل

3. ثبّت البطارية في مكانها لمنع الحركة

4. وصّل التأريض الواقي

موصى به لـ: أنظمة الطاقة الشمسية السكنية والمنشآت التجارية الصغيرة.

5.2 تركيب بطارية الليثيوم الأرضية

الأنظمة المطبقة: أنظمة بطاريات الليثيوم 48 فولت 300 أمبير-ساعة

خطوات التركيب:

1. ضع البطارية على سطح مستوٍ وصلب وخالٍ من الاهتزازات

2. تأكد من الاستقرار ضد الإمالة

3. حافظ على خلوص تهوية كافٍ

موصى به لـ: أنظمة تخزين الطاقة متوسطة الحجم.

5.3 بطارية الليثيوم المثبتة على حامل & تركيب نظام تخزين الطاقة عالي الجهد

الأنظمة المعنية:
سلسلة AN-ESS – 60 كيلوواط ساعة / 114 كيلوواط ساعة / 215 كيلوواط ساعة

خطوات التركيب:

1. ثبّت حامل البطارية بإحكام على الأرضية

2. ركّب وحدات البطارية من الأسفل إلى الأعلى

3. وصّل صندوق الجهد العالي ونظام إدارة البطارية (BMS)

4. اتصل بنظام تحويل الطاقة (PCS) أو بالعاكس المتوافق

موصى به لـ: مشاريع أنظمة تخزين الطاقة (ESS) التجارية والصناعية.

6. التمديدات الكهربائية وإعداد الاتصالات

التوصيل الصحيح للأسلاك ضروري لاستقرار النظام وسلامته.

التمديدات الكهربائية

• تحقق من صحة قطبية التيار المستمر قبل التوصيل

• ركّب قواطع أو مصاهر التيار المستمر حسب الحاجة

• استخدم أحجام الكابلات الموصى بها في المواصفات الفنية لـ Anern

توصيلات الاتصالات

• وصّل كابلات الاتصال الخاصة بنظام إدارة البطارية (BMS)

• البروتوكولات المدعومة: CAN / RS485

• تأكد من استقرار الاتصال بين البطارية والعاكس

7. إعداد العاكس لبطاريات الليثيوم

بعد الانتهاء من التوصيلات، قم بإعداد العاكس بشكل صحيح.

الإعدادات المطلوبة:

• اختر بطارية الليثيوم كنوع البطارية

• اضبط جهد الشحن وجهد القطع

• قم بتكوين حدود التيار وفقًا لمواصفات البطارية

• تحقق من حالة الاتصال بين العاكس والبطارية

قد تؤدي معلمات العاكس غير الصحيحة إلى إنذارات البطارية أو تقليل عمرها الافتراضي أو إيقاف تشغيل النظام.

8. تسلسل تشغيل النظام (حرج)

اتبع هذا التسلسل بدقة لتجنب إتلاف النظام:

1. تأكد من إيقاف تشغيل جميع الأحمال

2. قم بتشغيل قاطع البطارية

3. قم بتشغيل العاكس

4. قم بتوصيل مدخل الطاقة الكهروضوئية / الشبكة

5. قم بتشغيل الأحمال تدريجيًا

9. قائمة التحقق بعد التركيب

قبل تسليم النظام، تأكد من ما يلي:

l البطارية مثبتة بإحكام

l التأريض موصول بشكل صحيح

l لا توجد إنذارات أو رموز أعطال

l التبريد والتهوية غير معاقين

l حالة الاتصال (متصل)

10. إشعار مهم والامتثال للضمان

قد يؤدي التركيب غير الصحيح أو التشغيل غير المصرح به أو عدم اتباع هذا الدليل إلى:

• عطل في النظام

• مخاطر تتعلق بالسلامة الكهربائية

• إبطال الضمان

لحماية الضمان وضمان موثوقية النظام على المدى الطويل، اتبع دائمًا إرشادات التركيب الرسمية من Anern أو اتصل بالدعم الفني المعتمد. راجع دليل صيانة بطارية الليثيوم الشمسية.
