مبدأ وهيكل نظام الطاقة الشمسية

ينقسم نظام توليد الطاقة الشمسية إلى نظام توليد الطاقة خارج الشبكة ، ونظام توليد الطاقة المتصل بالشبكة ونظام توليد الطاقة الموزع.

دور كل جزء من نظام الطاقة الشمسية

أنظمة طاقة شمسية كبيرة خارج الشبكةتتكون أساسا من وحدات الخلايا الشمسية وأجهزة التحكم والبطاريات. إذا كان مصدر طاقة الخرج هو التيار المتردد أو V ، فإن العاكس مطلوب أيضًا. دور كل جزء هو: (1) الألواح الشمسية: الألواح الشمسية هي الجزء الأساسي من نظام توليد الطاقة الشمسية ، ولكن أيضا الجزء الأكثر قيمة في نظام توليد الطاقة الشمسية. دوره هو تحويل الطاقة الإشعاعية الشمسية إلى طاقة كهربائية ، وإرسالها إلى بطاريات التخزين ، أو تعزيز عمل الحمل.

(2) وحدة تحكم بالطاقة الشمسية: دوروحدة تحكم بالطاقة الشمسية للبيعهو التحكم في حالة عمل النظام بأكمله ، وحماية البطارية الزائدة ، وحماية التفريغ الزائد. في مكان اختلاف كبير في درجة الحرارة ، يجب أن يكون لوحدة التحكم المؤهلة أيضًا وظيفة تعويض درجة الحرارة. وظائف إضافية أخرى مثل مفاتيح التحكم في الإضاءة ومفاتيح التحكم في الوقت يجب أن تكون اختيارية لوحدة التحكم ؛

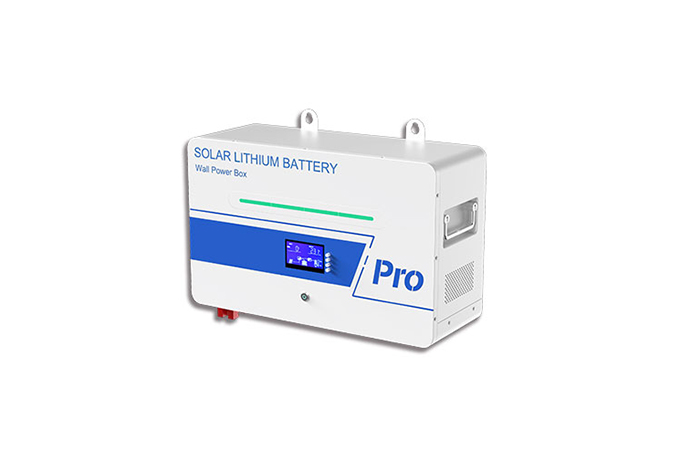

(3) بطارية: بطارية الرصاص الحمضية بشكل عام ، صغيرة وميكروسيستم ، يمكن استخدامها أيضًا كبطارية هيدريد معدن النيكل ، بطارية النيكل والكادميوم ، أو بطارية ليثيوم. الفكرة هي تخزين الكهرباء التي تولدها الألواح الشمسية عند تشغيل الضوء وإطلاقه عند الحاجة.

(4) العاكس: الناتج المباشر للطاقة الشمسية هو عموما 12VDC ، 24VDC ، و 48VDC. لتوفير الكهرباء لأجهزة 220VAC ، يجب تحويل التيار المباشر من نظام الطاقة الشمسية إلى طاقة تيار متردد ، بحيث يتم استخدام محولات.

حول نظام توليد الطاقة المتصلة بالشبكة

نظام توليد الطاقة المتصلة بالشبكة يشير إلى التيار المباشر الذي تولده وحدات الطاقة الشمسية التي يتم تحويلها بواسطة محول متصل بالشبكة إلى تيار متناوب يلبي متطلبات شبكة الطاقة الرئيسية ومن ثم توصيله مباشرة إلى شبكة الكهرباء العامة. هناك محطات طاقة مركزية واسعة النطاق متصلة بالشبكة في نظام توليد الطاقة المتصلة بالشبكة ، والتي هي محطات طاقة على المستوى الوطني بشكل عام. الميزة الرئيسية هي أن الطاقة المولدة تنتقل مباشرة إلى شبكة الطاقة ، ويتم توحيد شبكة الطاقة لتوفير الطاقة للمستخدمين. ومع ذلك ، لم يتم تطوير هذا النوع من محطة الطاقة كثيرًا بسبب استثمارها الكبير ، ودورة البناء الطويلة ، والمساحة الكبيرة. ونظام توليد الطاقة الصغير اللامركزي المتصل بالشبكة ، وخاصة نظام توليد الطاقة المتكاملة الكهروضوئية ، هو التيار الرئيسي لتوليد الطاقة المتصلة بالشبكة بسبب مزايا الاستثمار الصغير والبناء السريع ، بصمة صغيرة ، ودعم كبير للسياسات.

نظام توليد الطاقة الموزعة

نظام توليد الطاقة الموزع ، المعروف أيضًا باسم توليد الطاقة الموزعة أو إمدادات الطاقة الموزعة ، يشير إلى تكوين توليد الطاقة الكهروضوئية الصغيرة ونظام تزويد الطاقة في موقع المستخدم أو بالقرب منه لتلبية احتياجات المستخدمين المحددين ، ودعم العملية الاقتصادية لشبكة التوزيع الحالية ، أو تلبية متطلبات كلا الجانبين في نفس الوقت. تشمل المعدات الأساسية لنظام توليد الطاقة الكهروضوئية الموزعة وحدات الخلايا الكهروضوئية ، ودعم مربع الضوئية ، وصندوق ناقل التيار المستمر ، وخزانة توزيع الطاقة بالتيار المستمر ، والعاكس المتصل بالشبكة ، خزانة توزيع طاقة التيار المتردد ، وغيرها من المعدات. بالإضافة إلى ذلك ، هناك أجهزة مراقبة نظام إمدادات الطاقة وأجهزة مراقبة البيئة. وضع التشغيل الخاص به في ظروف الإشعاع الشمسي ، نظام توليد الطاقة الكهروضوئية لمجموعة وحدات الخلايا الشمسية لتحويل طاقة خرج الطاقة الشمسية ، حافلة تيار مستمر مركزة في خزانة توزيع الطاقة بالتيار المستمر ، بواسطة محول الشبكة إلى إمداد تيار متناوب لبناء حمولتها الخاصة أو زيادة أو نقص الكهرباء من خلال الشبكة لضبط.
