دليل تركيب عاكس الطاقة الشمسية

يوفر دليل تركيب العاكس الشمسي هذا مرجعًا تقنيًا خطوة بخطوة لتركيب عواكس أنرن الشمسية، بما في ذلك الأنظمة خارج الشبكة، والعاكس الشمسي الهجين، و عاكس MPPT الشمسي، و العاكس الشمسي منخفض التردد، وأنظمة العاكس المتوازي.

وهو مصمم للمركّبين المحترفين، ومقاولي EPC، ومكاملي الأنظمة، والفرق التقنية، ويغطي متطلبات السلامة، وتوصيلات الأسلاك، ودمج البطاريات، وإجراءات التشغيل التجريبي الشائعة الاستخدام في أنظمة الطاقة الشمسية السكنية والتجارية الصغيرة.

يركز هذا الدليل على ممارسات التركيب القياسية لدعم التشغيل الآمن، وأداء النظام المستقر، والموثوقية على المدى الطويل.

1. متطلبات السلامة قبل التركيب

قبل تركيب أي عاكس شمسي، تأكد من استيفاء شروط السلامة التالية:

• يجب أن يتم التركيب بواسطة أفراد مؤهلين ومدربين

• افصل جميع مصادر الطاقة الكهربائية المترددة والمستمرة قبل التركيب أو الصيانة

• اتبع الأكواد واللوائح الكهربائية المحلية

• لا تقم أبدًا بتوصيل أسلاك الطاقة الكهروضوئية أو البطارية أو التيار المتردد أثناء تشغيل العاكس

• استخدم أدوات معزولة ومعدات الحماية الشخصية (PPE) المناسبة

• التحضير السليم للسلامة يقلل من خطر الصدمة الكهربائية وتلف المعدات وفشل النظام.

2. فك التغليف والفحص الأولي

بعد استلام العاكس:

• افحص العبوة الخارجية بحثًا عن أي تلف

• تحقق من هيكل العاكس بحثًا عن عيوب ظاهرة

تأكد من تضمين جميع الملحقات:

• حامل التثبيت على الحائط

• مسامير التثبيت

• كابلات الاتصال (إن وجدت)

• دليل المستخدم والوثائق

• لا تقم بتركيب العاكس إذا وُجد تلف مادي.

3. متطلبات بيئة التركيب

يجب أن يستوفي موقع تركيب العاكس الشروط التالية:

• منطقة داخلية أو محمية (محمية من المطر وأشعة الشمس المباشرة)

• جدار صلب غير قابل للاحتراق (يُوصى بالخرسانة أو الطوب)



بيئة جيدة التهوية

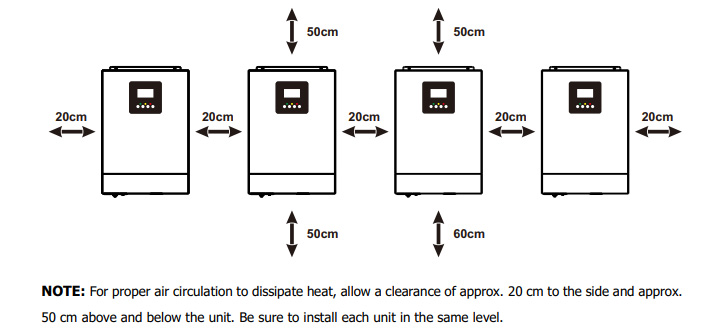

• الحد الأدنى للخلوص: ≥ 30 سم من جميع الجوانب

• نطاق درجة الحرارة المحيطة: –10°مئوية إلى 50°مئوية

• تجنب المناطق ذات الرطوبة العالية أو الغازات المسببة للتآكل أو تراكم الغبار

تؤثر بيئة التركيب الصحيحة بشكل مباشر على عمر العاكس وأدائه.

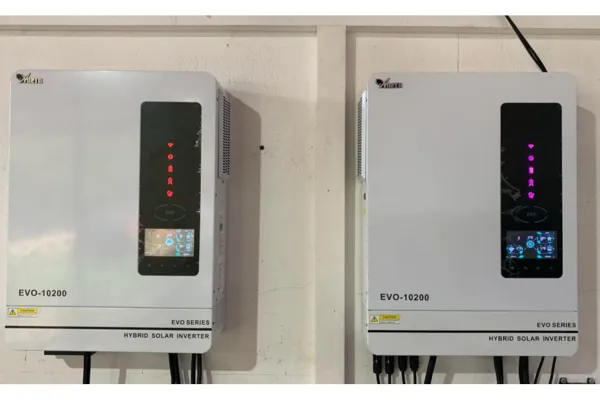

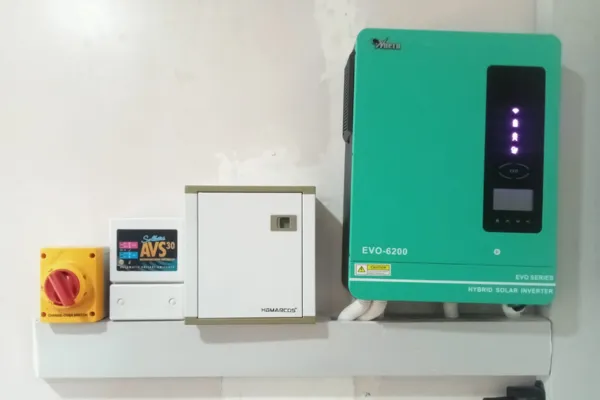

4. تركيب عاكس الطاقة الشمسية

لتركيب العاكس:

• استخدم حامل التثبيت الجداري المرفق

• احفر ثقوب التثبيت وفقاً لأبعاد الحامل

• ثبّت الحامل بمسامير التوسيع

• علّق العاكس عمودياً على الحامل

• تأكد من تثبيت العاكس بإحكام واستوائه

• أزل الغطاء السفلي قبل توصيل الأسلاك الكهربائية

• يدعم التركيب العمودي تبديد الحرارة بشكل صحيح.

5. توصيل التأريض (Grounding)

يُعد التأريض الصحيح إلزاميًا لتحقيق السلامة والحماية من اندفاع التيار.

• وصّل طرف تأريض العاكس بمنفذ تأريض أرضي موثوق

• استخدم حجم كابل التأريض وفقًا للمعايير الكهربائية المحلية

• تأكد من انخفاض مقاومة التأريض

قد يؤدي التأريض غير الصحيح إلى صدمة كهربائية أو تلف المعدات.

6. توصيل دخل التيار المتردد ومخرج التيار المتردد

عند توصيل أسلاك التيار المتردد:

ركّب قاطع دائرة تيار متردد خارجيًا بين الشبكة الكهربائية والعاكس

تأكد من صحة قطبية الأسلاك:

• L (الخط): بني أو أسود

• N (محايد): أزرق

• PE (الأرضي): أخضر/أصفر

• لا تخلط بين أطراف الدخل AC وأطراف الخرج AC

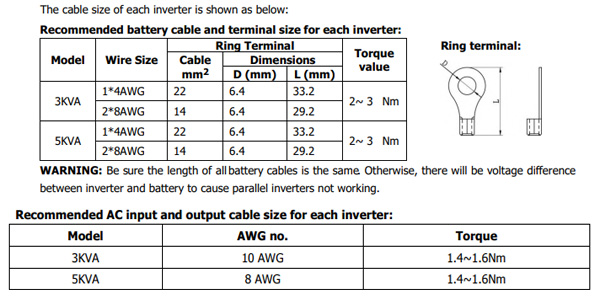

• اختر حجم الكابل بناءً على القدرة المقدرة للعاكس

• أحكم ربط جميع مسامير الأطراف جيدًا

قد تؤدي توصيلات AC غير الصحيحة إلى خلل في العاكس أو إيقاف الحماية.

راجع مخطط توصيلات عاكس الطاقة الشمسية الكامل

7. توصيل PV (الألواح الشمسية)

لتوصيلات دخل الطاقة الكهروضوئية:

• ركّب قاطع دائرة DC بين مصفوفة PV والعاكس

• تحقق من أن جهد الدائرة المفتوحة للطاقة الشمسية لا يتجاوز الحد الأقصى المقدر للعاكس

التوصيل:

• PV+ ← طرف PV+

• PV− ← طرف PV−

• استخدم كابلات DC ذات تصنيف مناسب وأدوات معزولة

• أكمل توصيلات الطاقة الشمسية قبل تشغيل العاكس

تحقق دائمًا من قطبية الطاقة الشمسية لتجنب تلف العاكس.

8. توصيل البطارية

8.1 توصيل بطارية الرصاص الحمضية

• تأكد من أن جهد البطارية يتوافق مع مواصفات العاكس

• ركّب قاطع تيار مستمر أو مصهرًا بين البطارية والعاكس

• وصّل BAT+ و BAT− بشكل صحيح

• سعة البطارية الموصى بها: ≥ 200 أمبير-ساعة لتشغيل مستقر للنظام

8.2 توصيل بطارية الليثيوم

• تأكد من توافق بروتوكول بطارية الليثيوم

• وصّل كابلات طاقة البطارية أولًا

• وصّل كابل اتصال BMS (RS485 أو CAN)

• اختر نوع البطارية في إعدادات العاكس قبل التشغيل

• يضمن ضبط البطارية الصحيح شحنًا وحماية دقيقين.

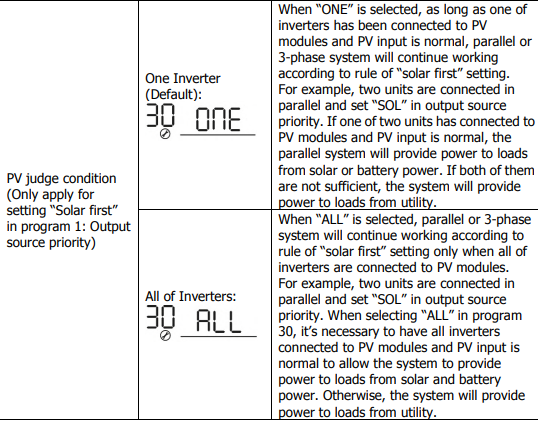

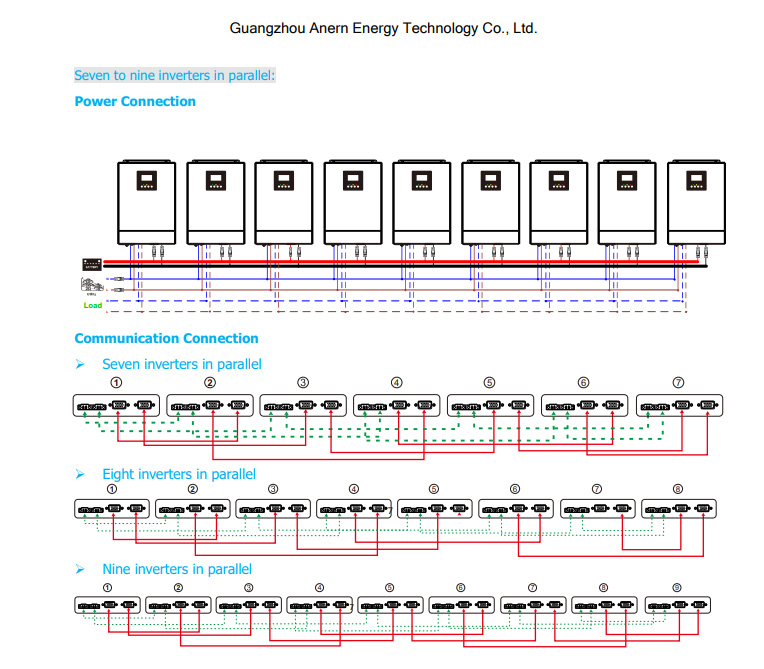

9. تركيب العواكس على التوازي (إن وجد)

بالنسبة للأنظمة المتوازية:

• استخدم طرازات العاكس المتطابقة

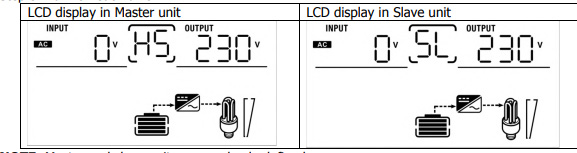

• اتبع قواعد تكوين الرئيسي–التابع

• تأكد من تساوي أطوال كابلات البطارية

• وصّل كابلات الاتصال المتوازي بشكل صحيح

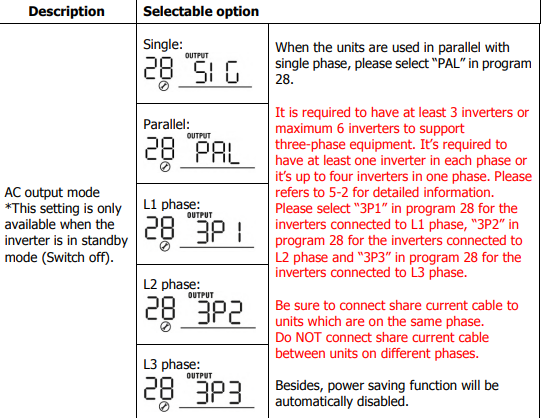

• اضبط المعاملات المتوازية قبل تشغيل الطاقة

• تركيب العاكس المتوازي يجب أن يتبع مواصفات الشركة المصنعة بدقة.

10. إعداد الاتصالات والمراقبة (اختياري)

إذا كان مدعومًا:

• أدخل وحدة اتصال Wi-Fi أو GPRS

• توصيلات كابلات الاتصال الآمنة

• قم بتكوين مراقبة النظام عبر تطبيق الهاتف المحمول أو منصة الويب

• تتيح المراقبة معرفة حالة النظام في الوقت الفعلي واكتشاف الأعطال.

11. الفحص النهائي قبل تشغيل الطاقة

قبل تشغيل العاكس، تأكد من:

• جميع توصيلات الأسلاك محكمة

• اكتمال التأريض

• قواطع التيار المتردد والتيار المستمر في وضع إيقاف التشغيل

• إعادة تركيب الغطاء السفلي بشكل صحيح

12. تسلسل تشغيل الطاقة

اتبع تسلسل بدء التشغيل الصحيح:

• قم بتشغيل قاطع دائرة البطارية

• قم بتشغيل مفتاح طاقة العاكس

• قم بتشغيل قاطع دائرة الطاقة الشمسية

• قم بتشغيل قاطع دائرة دخل التيار المتردد

• تحقق من شاشة LCD وحالة النظام

قد يؤدي ترتيب بدء التشغيل غير الصحيح إلى تفعيل حماية النظام.

13. ملاحظات التشغيل والصيانة

• حافظ على نظافة فتحات التهوية

• افحص الأسلاك والأطراف الطرفية بشكل دوري

• لا تُحمّل العاكس بشكل زائد

• عند الإيقاف التشغيلي لفترة طويلة، افصل الكهرباء عن الألواح الشمسية والبطارية ومصدر التيار المتردد

• الفحص الدوري يحسّن موثوقية النظام وعمره التشغيلي.
